Beacons

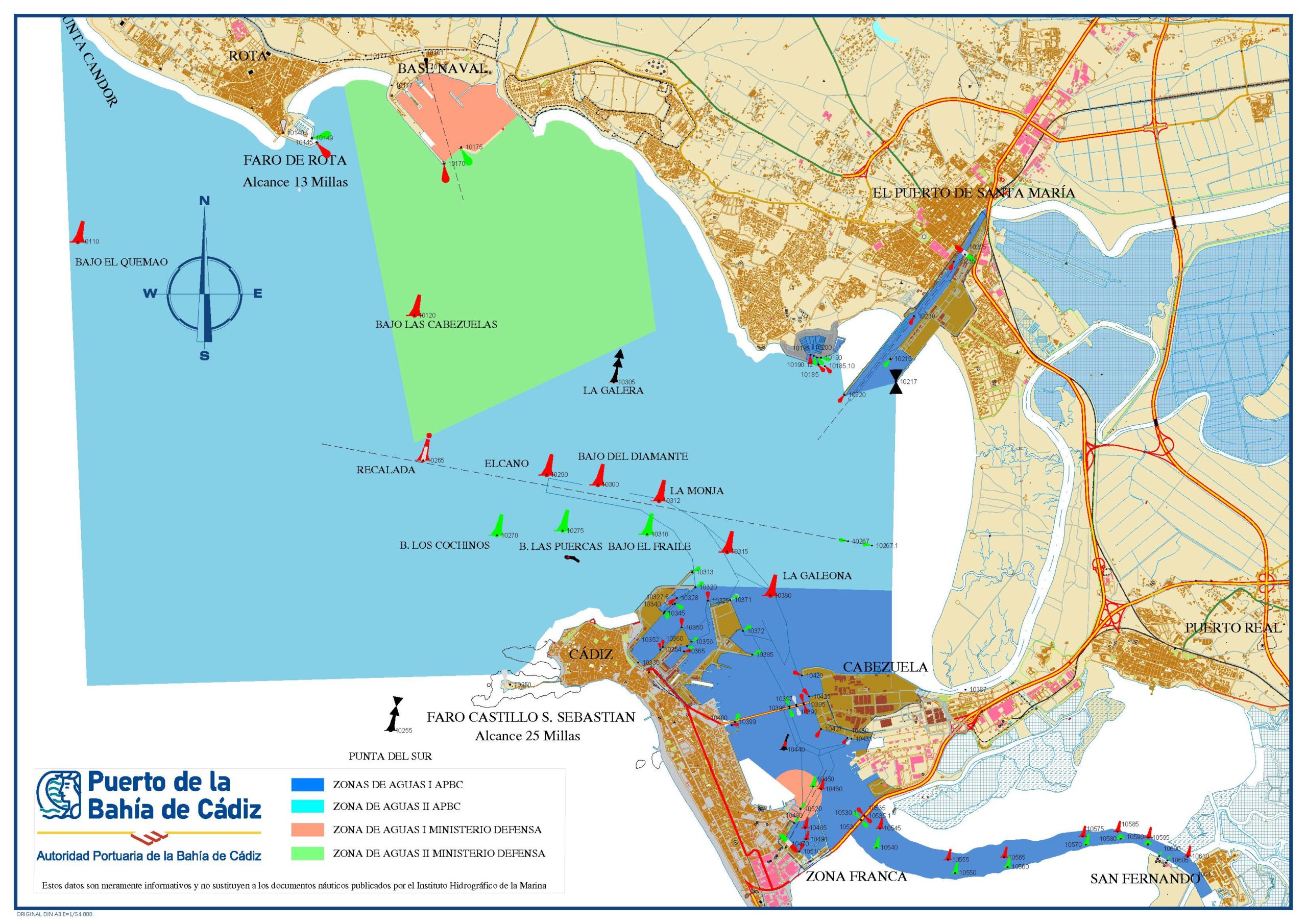

Lighthouses and beacons list

Bay of Cadiz
Buoys
Num. Name and situation Colour Characteristics Range (miles)
10.110 El quemado Red GpD(2)R9sg.. 7
10.120 Las cabezuelas Red GpD(4)R10 sg.. 7
10.120-a Beacon Odas Yellow GpD(5) 30 dpm 3
10.255 Punta del Sur White GpCt(9)B15 sg 5
10.265 Recalada White DLB 10 sg. 7
10.267 Luz Anterior Green QG 1 sg. 7
10.267-I Luz Posterior Green OcG 3 sg. 7
10.270 Los cochinos Green DV 3 sg. . 5
10.275 Beacon núm.3(frente Las Puercas) Green GpD(2)V 4 sg. 5
10.290 Elcano Red DR 1,5 sg. 5
10.300 El diamante Red GpD(2)R4 sg. 5
10.305 La galera White CtB 1 sg. 3
10.310 El fraile Green GpD(3) 13 sg. 5
10.312 Beacon ángulo alineación 1-2 (la monja) Red GpD (3) R 10 sg. 5
10.315 Canal entrada Roja GpD(2+1)R7 sg 3
10.380-a Obras Roja Ctr 1sg. 4
10.450 Zona Franca (estribor) Green GpD(3) V 9 sg. 3
10.460 Zona Franca (babor) Red GpD(2+1) R 12 sg. 3
10.485 Zona Franca (interior) Red GpDR(2+1) 10 sg. 1
10.490 Zona Franca (interior) Red Ctr 1 sg. 1
10.540 Carraca núm.1 Green DV 3 sg. 4
10.545 Carraca núm.2 Red DR 4 sg. 4
10.550 Carraca núm.3 Green GpD(2) V 8 sg. 4
10.555 Carraca núm.4 Red GpD (2) R 7sg 4
10.560 Carraca núm.5 Green GpD(3) V9 sg. 4
10.565 Carraca núm.6 Red Gp Ct (3) R6sg 4
10.570 Carraca núm.7 Green GpD(4) V 12 sg. 2
10.575 Carraca núm.8 Red GpD(4) R 10 sg. 2
10.580 Carraca núm.9 Green DV 3 sg. 2
10.585 Carraca núm.10 Red DR 3 sg. 2
10.590 Carraca núm.11 Green GpD(2) V 6 sg. 2
10.595 Carraca núm.12 Red GpD(2) R 6 sg, 2
10.610 Carraca núm.14 Red GpD(3)R 10 sg 2
Lighthouses
Num. Name and situation Colour Characteristics Range (miles)
10.250 Faro castillo San Sebastián White GpD(2)B 10 sg. 25
Beacons
Num. Name and situation Colour Characteristics Range (miles)
10.427 M.extremo Sur La Cabezuela Red GpD(4) 12 sg 1
10.313 Extremo Dique mar de leva Green GpD (4)V. 10 sg. 3
10.320 Dique San Felipe Green DV 3 sg 5
10.325 Dique de Levante Red DR 2 sg 5
10.327 Puerto América Green GpD (4) V 16 sg. 1
10.327.5 Pantalán Rompeolas Green (2+1) 1
10.330 Enfilación muelle ciudad White OcB 5 sg 3
10.340 Espigón náutico Green FV 1
10.345 Muelle Reina Sofía Green OcV 2 sg 2
10.350 Extremo Muelle Comillas Red GpDV 2+1 12 sg. 2
10.352 Tacón Ro-Ro NE (muelle Marqués de Comillas) Red GpD(4) 10 sg. 1
10.354 Tacón Ro-Ro SW (Muelle Marqués de Comillas) Red GpD(4) 10 sg. 1
10.356 Angulo Noreste Green GpCt(4)V 12s. 3
10.360 Pesquero Poniente Green D 6 sg 1
10.365 Pesquero Levante Red GpD(2)6 sg 1
10.371 Muelle Extremo Norte Nueva Terminal Contenedores Green Ct 1 sg. 5
10.372 Muelle Extremo Sur Nueva Terminal de Contenedores Green Fl 4 sg. 5
10.385 Muelle nº 5 extremo Green GpD(2) 7 sg 3
10.400 Dique P.D.Viento de Levante Red Ct 1 sg 1
10.420 Espigón off-shore Red GpCt(2) R 8 sg 2
10.425 Muelle Cabezuela extremo Norte Red GpD(2+1)15 sg 1
10.430 Muelle rampa ro-ro Red DR 5sg. 1
10.431 Angulo Este Muelle Sur La Cabezuela Green ISO 1 sg. 1
10.440 Castillete Bajo de La Palma White GpD(2) 10 sg 1
10.470 Luz Direccional Zona Franca Green-White-REd Iso B 2 sg 3
10.480 Muelle Poniente Z.Franca Green GpD (2+1) 15 s 1
10.510 Muelle Ribera Z.Franca Red DR 3 sg. 3
10.520 Puntales espigón Green GpD(4) V 10 sg. 3
10.530 Puente J.L.Carranza lado W Green 2 Ctv 1 sg. 2
10.535 Puente J.L.Carranza lado E Red 2 Ctr 1 sg. 2
10.600 La clica exterior Green GpD(3) V 9 sg 2
10.605 La clica interior Green GpD(4) V 10 sg 2
10.612 Pantalán machos de bombos Green DV Gs 6 sg. 1
El Puerto de Santa María
Num. Name and situation Colour Characteristics Range (miles)
10.205 Luz sectores precisión con eje al 040o Red White Green F1 RWG 6 sg. 5
10.215 Escollera interior.Extr Green GpD(2)V 7 sg 3
10.217 Escollera de Levante.Extr White GpCt(9) B 15 sg 3
10.220 Escollera de poniente.Extr Red DR5 sg 5
10.230 Pilar en el agua escollera de poniente Red GpD(2) R 5 sg. 1
10.235 Muelle Pesquero.Ang Red GpDV 10 sg. 2
Rota
Num. Name and situation Colour Characteristics Range (miles)
10.140 Faro White Oc B4 sg 13
10.145 Puerto deportivo-pesquero-dique abrigo extremo Red GpD(3) R 10 sg 9
10.149 Contadique Extremo Green Q(6) G 12 sg. 3
Base Naval de Rota
Num. Name and situation Colour Characteristics Range (miles)
10.160 Enfilación anterior White CtB 1 sg 9
10.161 Enfilación posterior White OcB B 3 sg. 11
10.170 Rompeolas poniente Red GpOc(2) R 6 sg. 4
10.175 Rompeolas levante Green GpCt (3) V 7 sg 6
10.177 Enfilación diurna 320,5° (Diurna).- Anterior
10.177.1 Enfilación diurna 322°.- Posterior
Puerto Sherry
Num. Name and situation Colour Characteristics Range (miles)
10.180 Boya Yellow GpD(5) 2
10.185 Dique de poniente Red Oc R 4 sg. 4
10.190 Entrada antedársena Green Oc V 5 sg. 3
10.195 Dársena estribor Green Ct V 1 sg. 1
10.200 Dársena babor Red Ct R 1 sg. 1
Sancti Petri
Num. Name and situation Colour Characteristics Range (miles)
10.625 Punta del arrecife White GpCt (9) 15 sg. 3
10.630 Castillo Sancti Petri White DB 3 sg. 9
10.640 Enfilación Coto S.José anterior White DB 5 sg. 6
10.641 Enfilación Coto S.José posterior White Gp Oc (2) B 6 sg. 6
10.650 Enfilación Punta del Boquerón anterior White DB 5 sg. 6
10.651 Enfilación Punta del Boquerón posterior White Gp Oc (2) B 6 sg. 6
10.652 Bajo de poniente Red DR 5 sg. 2
10.653 Piedra larga Green DV 5 sg. 2
10.642 Baliza nº 1 en el agua Green Fl(3) G 9 sg. 5
10.643 Baliza nº 2 en el agua Red Fl(3) R 9 sg. 5
10.644 Baliza nº 3 en el agua Green Fl(4) G 11 sg. 3
10.645 Baliza nº 4 en el agua Red Fl (4) R 11 sg. 3
10.653-10 Boya nº 6 Red Fl (2) R 7 sg. 3
10.653-11 Boya nº 7 Green Fl (2) G 7 sg. 3
10.653-13 Boya nº 8 Red Fl(3) R 9 sg. 3
10.653-14 Boya nº 9 Green Fl(3) G 9 sg. 3
Puerto de Gallineras
Num. Name and situation Colour Characteristics Range (miles)
10.653-50 Pantalán Flotante Extremo SW Green Ct V 1s 1
10.653-54 Boya Roja Ct R 1 sg. 1
10.653-58 Naufragio Boya White DB 2
CA 7017.4 pantalán Flotante Extremo SE Red GpD(3) R 10 sg 3
CA 7017.5 Boya Estribor 1 Green Gp D(2) V 1
CA 7017.6 Boya Estribor 2 Green GpD(2+1) V 3
CA 1017.7 Boya Babor 1 Red GpD(2) R 1
CA 7017.8 Boya Babor 2 Red Fl R 3
CA 7017.9 Dique Salineta Ext.NE Red GpD(4) R 10 sg. 1
Cabo Roche
Num. Name and situation Colour Characteristics Range (miles)
10.655 Faro Cabo Roche White Gp D(4) B 24 sg. 20
Puerto de Conil
Num. Name and situation Colour Characteristics Range (miles)
10.670 Dique Abrigo Extremo Red Fl(2) 8 sg. 5
10.671 Dique Martillo Extremo Red Fl(2) R 8 sg. 3
10.672 Contradique Extremo Green LFl G 7 sg. ( apa- gada) 3
10.674 Martillo interior Red Fl(2) R 8 sg. 2
Cabo Trafalgar
Num. Name and situation Colour Characteristics Range (miles)
10.690 Faro Cabo Trafalgar White Gp D(1+2) B 15 sg. 22
Barbate
Num. Name and situation Colour Characteristics Range (miles)
20.022 Faro Barbate White Gp D (2) BR 7 sg. 10
20.030 Dique poniente extremo Red Fl R 4 sg. 5
20.050 Contradique extremo Green Fl G 3 sg. 2
20.052 Boya nº 1 Green Apagada 5
20.053 Boya nº 2 Red Fl(2) R 8 sg. 5
20.055 Boya nº 4 Red Fl(3) R 9 sg. 2
20.055-5 Barrera antioleaje Red Fl(2+1) R 21 sg. 2
20.056 Contradique muelle interior Angulo W Red Fl(3) G 15 sg. 1
20.058 Puerto Deportivo a estribor Green Fl(2) G 2
20.059 Puerto Deportivo a babor Red FlR 4 sg. 2
20.060 Rio boya Yellow Fl(4) Y 11 sg. –
20.061 Rio Barrera flotante Yellow 7Fl(4) Y 20 sg. 1
